兰州真空度开关测试仪、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后按确认键屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径 4号管型注意：一般情况下玻璃管的壁厚为5mm陶瓷管的厚度为10mm。先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面选择“测量”按确认键进行真空度测量，仪器的显示如界面：界面④其中××表示充电所需要的时间。

<兰州>天正华意电气设备有限公司

兰州真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 30KV；4、磁场电压∶ 1800V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。

有现货的兰州真空度测试仪 品牌厂家

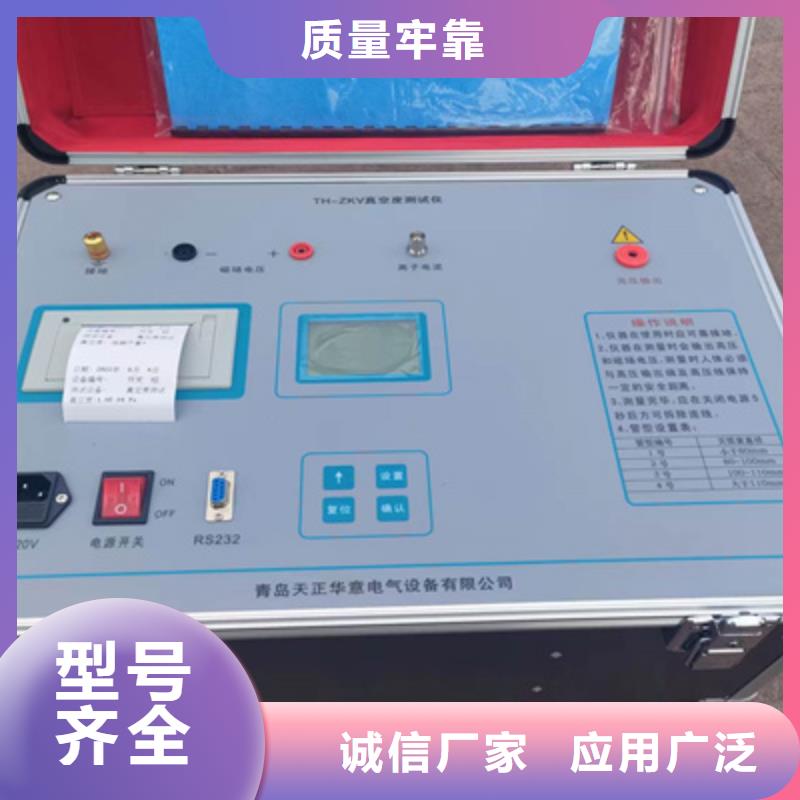

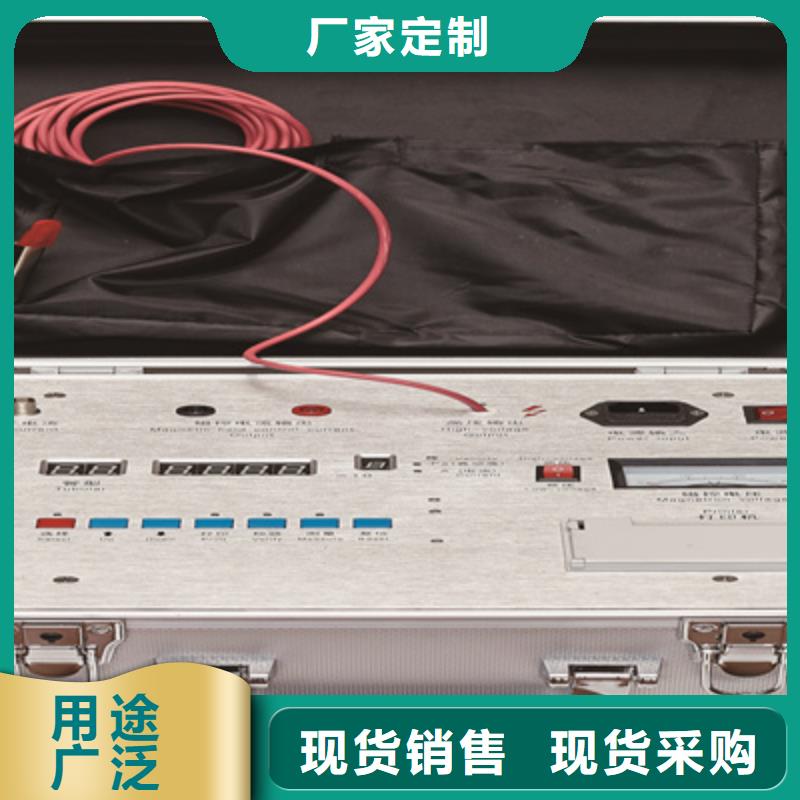

兰州真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注：1．仪器接地端；7. 液晶显示器离子电流端；电源插座；3．磁场电压-；9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端； 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

<兰州>天正华意电气设备有限公司 有现货的兰州真空度测试仪 品牌厂家

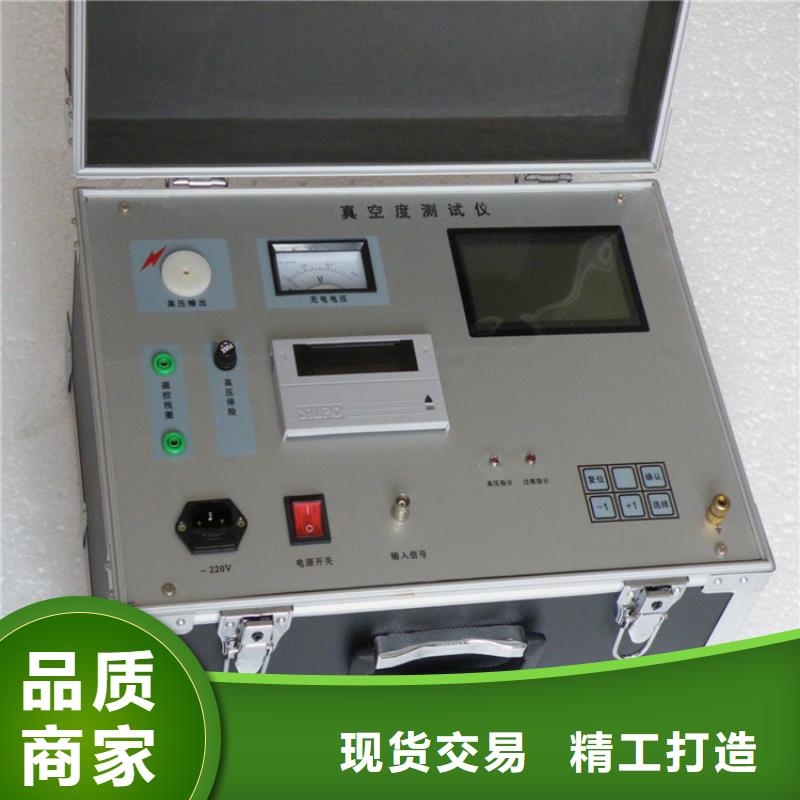

兰州真空度开关测试仪仪器的工作原理真空度测试仪框图如图1所示。整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。 放电波形图六、仪器面板说明 仪器面板布置图注：1．仪器接地端 液晶显示器；磁场电压- 电源插座；磁场电压＋电源开关；4．离子电流端 通讯口；5．高压输出端； 按键；打印机；使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

兰州真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法：用脉冲磁真空度测试仪测量真空灭弧的内部气体压力，记下测量值P1(Pa)。静置一段时间t(d)后，再用该仪器测量其内部气体压力，记下测量值P2（Pa）。静置时间t不小于7d。由下公式计算允许储存期T（年）THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

有现货的兰州真空度测试仪 品牌厂家

兰州真空度开关测试仪具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后按确认键屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面选择“测量”按确认键进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。

<兰州>天正华意电气设备有限公司

兰州真空度开关测试仪仪器的工作原理真空度测试仪框图如图1所示。整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。 放电波形图六、仪器面板说明 仪器面板布置图注：1．仪器接地端 液晶显示器；磁场电压- 电源插座；磁场电压＋电源开关；4．离子电流端 通讯口；5．高压输出端； 按键；打印机；使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

兰州真空度开关测试仪使用注意事项：1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较。3、使用时，高压输出线不得触及人体，以防触电。4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。6、本仪器无任何用户可维修的部件如出现故障请专业人员维修或与供应商联系切勿擅自打开仪器以免发生意外或造成不必要的损失。7、本仪器真空度测量范围在1×10-1～1×10-5之间离子电流测量范围在1×10-3～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于10-4时建议该真空管报废。8、若真空管内压力等于大气压(即真空管破损)，本仪器测量范围内 本仪器则拒绝检测，返回初始状态。（注：击穿后，仪器有可能出现显示不正常，此时，按“复位键”，仪器回到正常状态。）

有现货的兰州真空度测试仪 品牌厂家

兰州真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法：用脉冲磁真空度测试仪测量真空灭弧的内部气体压力，记下测量值P1(Pa)。静置一段时间t(d)后，再用该仪器测量其内部气体压力，记下测量值P2（Pa）。静置时间t不小于7d。由下公式计算允许储存期T（年）THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

---
